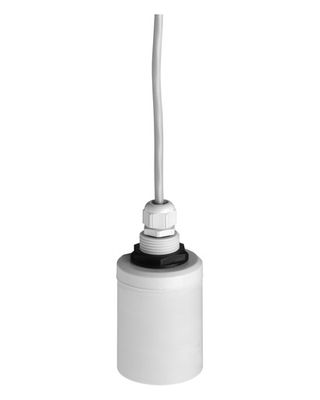

Tempo--voo ultrassônico Prosonic da medida de Endress+Hauser FDU91-RG2AA

Tempo--voo ultrassônico Prosonic da medida de Endress+Hauser FDU91-RG2AA

Descrição:

Sensor ultrassônico para o nível e a medida do fluxo para a conexão a FMU9x (escala de medição? até 10m)

Nome do produto: Prosonic S FDU91

Código de ordem prolongada: FDU91-RG2AA

R-aprovação: área Não-perigosa

Conexão do G-processo: Linha ISO228 G1, PVDF

comprimento 2-Cable: 10m/32ft

Um-calefator: Sem

A- Opção adicional: Versão básica

Peso de envio: 2 quilogramas

Informações adicionais:

O sensor FDU91 ultrassônico para contínuo, o não-contato e a medida nivelada livre de manutenção dos líquidos, das pastas, das lamas e de pulverulento aos materiais de maioria grosseiros. Mas igualmente para a medida do fluxo nos canais abertos e em Weir de medição. A medida é não afetada pela constante dielétrica, pela densidade ou pela umidade e também não afetado pelo acúmulo devido ao efeito da auto-limpeza dos sensores. Serido para áreas perigosas da explosão. Escala de medição máxima nos líquidos 10m (33ft), sólidos 5m (16ft).

Benefícios

Sensor de temperatura integrado para a correção do Tempo--voo. As medidas exatas são possíveis, mesmo se as mudanças de temperatura estam presente

Sensor hermeticamente soldado de PVDF para a resistência química a mais alta

Serido para que os agradecimentos ambientais ásperos das circunstâncias separem a instalação do transmissor
(até 300m)

Formação reduzida do acúmulo devido ao efeito da auto-limpeza

Detecção automática integrada do sensor para os transmissores FMU90/FMU95 para a comissão simples

Tempo resistente e ao abrigo das inundações (IP 68)

O aquecimento integrado contra um acúmulo do gelo no sensor (opcional) assegura a medida segura

Mostra menos

Campo de aplicação

Sensor para a medida nivelada contínua, do não-contato dos líquidos e de materiais de maioria em uns silos, em correias, em armazenagens e nos trituradores. Igualmente para a medida do fluxo nos canais abertos e em Weir. Usado tipicamente nas medidas em baixas alturas estruturais.

Conexão do processo: Linha

Temperatura: -40 a +80°C (- 40 a +176°F)

Pressão: +0,7 a +4bar (+10 a +58psi)

Escala de medição máxima: Líquidos 10m (33ft), sólidos 5m (16ft)

Distância de obstrução: 0.3m (1ft)

Certificados internacionais da proteção de explosão

Mostra menos


Características e especificações

Contínuo/sólidos
Contínuo/líquidos
Líquidos
Princípio de medição
Ultrassônico

Característico/aplicação
Versão separada com alojamento do campo ou alojamento do trilho do chapéu alto para a instrumentação do armário de controle, 300m entre o sensor e transmissor

Fonte/comunicação
4-wire (CERVO, DP de Profibus)

Precisão
+/- 2mm + 0,17% da distância medida

Temperatura ambiental
-40 °C 80 do °C…
(- 40 °F) do °F… 176

Temperatura do processo
-40 °C 80 do °C…
(- 40 °F) do °F… 176

Limite absoluto/máximo da pressão do processo da sobrepressão
0,7 barras… 4 Abs da barra
(10 libras por polegada quadrada… 58 libras por polegada quadrada)

Peças molhadas principais
PVDF (IP68 inteiramente soldado/NEMA 6P)

Conexão do processo
G/NPT 1"

Distância de obstrução
0,3 m (1 ft)

Distância máxima da medida
5 m (16ft)

Uma comunicação
Transmissor:
CERVO de 4… 20 miliampère
DP de Profibus

Certificados/aprovações
ATEX, FM, CSA, IEC ex, JPN ex, INMETRO, NEPSI, EAC ex

Opções

Em segundo saída 4… 20mA

Componentes
Transmissor: FMU90
