FMU30 Instrumento E&H

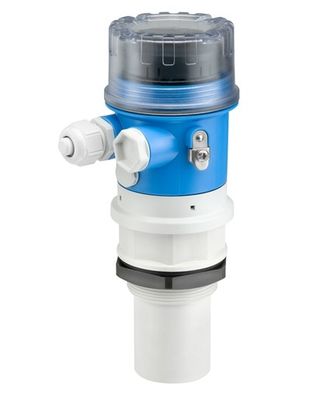

Endress+Hauser medição por ultra-som Tempo de voo Prosônico FMU30-AAHEABGHF

Descrição:

Fabricante: Endress+Hauser

Número do produto. : FMU30-AAHEABGHF

Tipo de produto: Prosonic T FMU30 Medição por ultra-som

AA - Autorização: Área não perigosa

H - Display Operating: Display da curva do envelope no local; apertar o botão

E - Conexão elétrica: glândula M20, IP68

AB - Sensor; Alcance máximo; Distância de bloqueio: 2"; 8m líquido/3,5m sólido; 0,35m

GHF - Conexão de processo: fio ISO228 G2, PP

Temperatura ambiente: -20 °C a +60 °C (-4 °F a 140 °F)

Temperatura de armazenagem: -40 °C a +80 °C (-40 °F a 176 °F)

Peso: 0,8 kg

Peso do transporte: 2 kg

Informações Adicionais:

A gama de aplicações abrange desde os níveis de monitorização em estações de tratamento de águas residuais e tanques de água de processo até aplicações para carregamento, armazenamento e tanques tampão.O sensor ultra-sônico FMU30 oferece algoritmos de software comprovados e todas as mensagens de alerta e alarme são exibidas em uma tela de texto simples de quatro linhas e garantem uma solução rápida dos problemasA curva de envelope pode também ser exibida no ecrã, pois os resultados da análise são exibidos directamente no local, o que garante um diagnóstico rápido e preciso dos erros.

Especificações de um olhar

Precisão
+/- 3 mm ou +/- 0,2% do intervalo de medição definido

Temperatura do processo
-20 °C... 60 °C
(-4 ° F... 140 ° F)

Pressão de processo absoluta / limite de sobrepressão máxima
0.7 bar... 3 bar abdominais
(10 psi... 44 psi)

Distância máxima de medição
Sensor 1-1/2": 2 m (6,6 pés)
Sensor 2": 3,5 m (11 pés)

Principais partes molhadas
PP/EPDM

Benefícios

Rápido e simples.o colocação em serviço através de operação no local guiada por menu com exibição de texto simples de quatro linhas, 7 línguas selecionáveis

Curvas do envelope no visor no local para um diagnóstico simples

Função de linearização (até 32 pontos) para a conversão do valor medido em qualquer unidade de comprimento, volume ou caudal

Método de medição sem contacto minimiza os requisitos de serviço

Instalação possível a partir do fio G 11⁄2 ou 11⁄2 NPT

Sensor de temperatura integrado para correção automática da velocidade do som dependente da temperatura

Mostrar menos

Área de aplicação

Instrumento de dois fios para medição contínua do nível e do caudal sem contacto.

Conexão de processo: fio

Temperatura: -20 a +60°C (-4 a +140°F)

Pressão: +0,7 a +3bar (+10 a +44psi)

Distância máxima de medição:
Sensor 11⁄2" para líquidos de 5 m (16 pés) e para sólidos a granel de 2 m (6,6 pés),
Sensor 2" para líquidos de 8 m (26 pés) e para sólidos a granel de 3,5 m (11 pés)

Distância de bloqueio:
Sensor 11⁄2" 0,25m (0,8ft),
Sensor 2" 0,35m (1,15ft)

Certificados internacionais de protecção contra explosões

Mostrar menos

Características e especificações

Continuos / Sólidos
Nível de ponto / Sólidos
Nível de ponto / líquidos
Contínuo / Líquidos
Princípio de medição
Ultra-sônicos

Característica / Aplicação
Transmissor ultra-sônico compacto

Fornecimento / Comunicação
2 fios

Precisão
+/- 3 mm ou +/- 0,2% do intervalo de medição definido

Temperatura ambiente
-20 °C... 60 °C

(-4 ° F... 140 ° F)

Temperatura do processo
-20 °C... 60 °C

(-4 ° F... 140 ° F)

Pressão de processo absoluta / limite de sobrepressão máxima
0.7 bar... 3 bar abdominais

(10 psi... 44 psi)

Principais partes molhadas
PP/EPDM

Conexão de processo
G / NPT 1 1/2 "

G / NPT 2"

Distância de bloqueio
Sensor 1 1/2 "0,25 m

Sensor 2": 0,35 m

Distância máxima de medição
Sensor 1-1/2": 2 m (6,6 pés)

Sensor 2": 3,5 m (11 pés)

Comunicação
4...20 mA

Certificados / aprovações
ATEX, CSA C/US, IEC Ex, NEPSI

Opções
Acessório incluído:

Flanca UNI 2 "... 4 "

Limitações de aplicação
Observe o diagrama do intervalo
