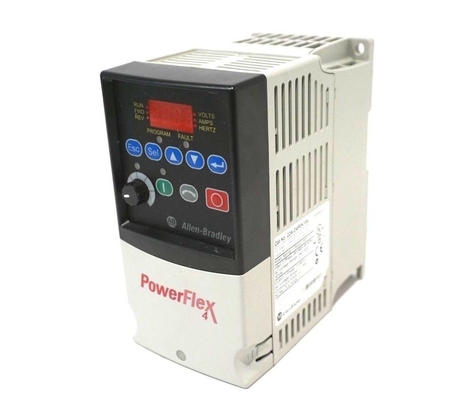

Movimentação variável 22A-D4P0N104 da frequência de Allen Bradley PowerFlex 4

Tolerância da tensão:
Tolerância da frequência:
Fator de poder do deslocamento:
O máximo procura um caminho mais curto a avaliação:

120V, 200… 240V, 380… 480V, 460… 600V: ±10%
48… 63 hertz
0,98 através da escala de velocidade inteira
100.000 ampères simétrico

Digitas
Modo de SRC (fonte):
Modo de SNK (dissipador):
Analógico
analógico de 4… 20 miliampère:
0… analógicos da C.C. 10V:
Potenciômetro externo:

= 6 miliampères atual entrado
18… 24V = sobre, 0… 6V = fora
0… 6V = sobre, 18… 24V = fora
impedância da entrada de 250 ohms
impedância da entrada do ohm 100k
1… 10k ohms, um mínimo de 2 watts

Saída do controle – programável
Saídas
(relé do formulário C)

Avaliação Resistive
Saídas Opto:
Saídas análogas:
Avaliação indutiva
Saídas Opto:
Saídas análogas:

3.0A em C.C. 30V, 3.0A em C.A. 125V, 3.0A em C.A. 240V
30V C.C., 50 miliampères
10 bocados, 0… 10V, mínimo do ohm 1k
0.5A em C.C. 30V, 0.5A em C.A. 125V, 0.5A em C.A. 240V
Não-indutivo
10 bocados, 4… 20 miliampères, um máximo de 525 ohms

Tipo recomendado do fusível:
Interruptores recomendados:

Classe J, centímetro cúbico, T ou tipo BS88 do UL; 600V (550V) ou equivalente.
Interruptor ou equivalente de HMCP.


Proteção do motor:
Sobrecarga:
Passeio do controle completamente:
Passeio inocente do poder completamente:

Proteção da sobrecarga de I2 t, 150% para o segundo 60., 200% para o segundo 3. (fornece a proteção da classe 10)
200% limite do hardware, falha instantânea de 300%
O passeio mínimo é completamente 0,5 segundos. - o valor típico é 2 segundos
100 milissegundos


O freio interno IGBT incluiu com todas as avaliações.

Altura:
Temperatura de armazenamento:
Atmosfera:
Humidade relativa:
Choque (funcionamento):
Vibração (funcionamento):

um máximo de 1000 m (3300 ft.) sem derating
– 40 a 85 graus de C (– 40 a 185 graus de F)
Importante: A movimentação não deve ser instalada em uma área onde a atmosfera ambiental contenha temporário ou
gás, vapores ou poeira corrosiva. Se a movimentação não está indo ser instalada por um período de tempo, deve ser
armazenado em uma área onde não seja exposto a uma atmosfera corrosiva.
0 a 95% quecondensam-se
pico 15G para a duração 11ms (±1.0ms)
1G pico, 5 a 2000 hertz

Precisão da frequência:
Regulamento da velocidade:
Modos da parada:
Accel/Decel:
Sobrecarga intermitente:
Proteção eletrônica da sobrecarga do motor:


Entrada de Digitas: Dentro de ±0.05% de frequência ajustada da saída.
Entrada análoga: Dentro de 0,5% da frequência da saída máxima.
Saída análoga: ±2% de completo, definição mordida 10.
Laço aberto com compensação do deslizamento: ±2% da velocidade baixa através de uma escala de velocidade do 40:1. 1% da velocidade baixa
através de uma escala de velocidade do 60:1.
Modos programáveis múltiplos da parada que incluem - rampa, costa, C.C.-freio, Rampa-à-posse e curva de S.
Duas vezes independentemente programáveis do accel e do decel. Cada vez pode ser programado de 0… 600
segundos em 0,1 segundos incrementos.
capacidade para até 1 minuto, capacidade da sobrecarga de 150% da sobrecarga de 200% por até 3 segundos.
Fornece a proteção da sobrecarga do motor da classe 10 de acordo com o artigo 430 do NEC e a temperatura excessiva do motor
proteção de acordo com o artigo do NEC 430,126 (a) (2). Arquivo 29572 do UL 508C.
