Siemens 7MF1566-3AB00-1AA1 Transmissor de pressão com certificações RO / 1CB Group e CSA

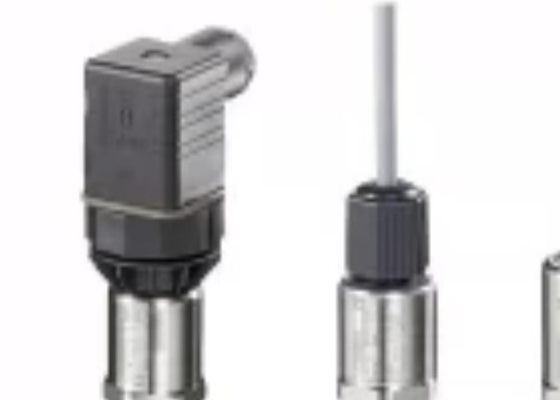

7MF1566-3AB00-1AA1 Transmissor de pressão Siemens

TOs transmissores de pressão da série P210 são utilizados para medir a pressão de gases, líquidos e vapores.
Célula de medição de aço inoxidável
• Faixa de medição de 100 a 600 mbar
* Adequado para aplicações de baixa pressão

7MF1566-3AB00-1AA1 Benefícios dos transmissores de pressão Siemens

Alta precisão de medição
Casas robustas de aço inoxidável
Resistência à sobrepressão
Para medição de meios corrosivos e não corrosivos
Para medição de pressão de gases, líquidos e vapores
Design compacto
Aplicações
Os transmissores de pressão da série P210 para medição de pressão são utilizados nos seguintes sectores industriais:
Engenharia Mecânica
Construção naval
Engenharia de energia
Indústria química
Fornecimento de água

Design

Projeto à prova de explosão
O transmissor de pressão é constituído por um elemento de medição de pressão de silício com diafragma num invólucro de aço inoxidável.
Transmissor de pressão Estão disponíveis ligações elétricas de acordo com a EN 175301-803-A (IP65), conector redondo M12 (IP67), ligação por cabo (IP67).
Podem ser utilizadas ligações elétricas de acordo com a norma EN 175301-803-A (IP65), conector redondo M12 (IP67), ligação por cabo (IP67) ou ligação por cabo de rosca rápida (IP67).
Os sinais de saída são 4...20 mA ou 0...10 V.
Projeto à prova de explosão
O transmissor de pressão é constituído por um elemento de medição de pressão de silício com diafragma num invólucro de aço inoxidável.
O transmissor de pressão pode ser operado em conformidade com a norma EN 175301-000; podem ser utilizadas ligações elétricas de acordo com a norma EN 175301-803-A (IP65) ou um conector redondo M12 (IP67).
As ligações elétricas estão disponíveis, o sinal de saída é de 4...20 mA.

Funções
Transmissores de pressão para medir a pressão e o nível de gases, líquidos e vapores.

Modo de funcionamento

Função do transmissor de pressão SITRANS P210 (7MF1566-...)
O elemento de medição de aço inoxidável tem uma ponte de resistência de filme fino e a pressão de funcionamento é transmitida através de um diafragma de aço inoxidável
A pressão de trabalho é transmitida através do diafragma de aço inoxidável.
A tensão de saída do elemento de medição é convertida pelo pré-amplificador numa corrente de saída de 4 a 20 mA ou numa tensão de saída de 0 a 10 V.
A tensão de saída é convertida pelo pré-amplificador numa corrente de saída de 4...20 mA ou numa tensão de saída de 0...10 V DC.
A linearidade da corrente de saída é proporcional à pressão de entrada.
Dados de selecção e ordenação ---- 7ML1566
Transmissores de pressão da série SITRANS P210 para medição de baixa pressão
Precisão 0,25 % (típica)
Material das partes ligadas: aço inoxidável + material de vedação
Material das partes não fluidizadas: aço inoxidável
