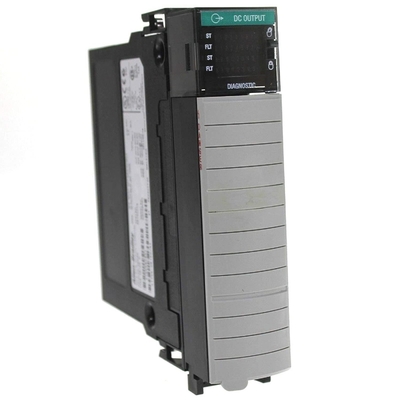

1756-OB16D ControlLogix 16 Pt 24VDC D/O Modulo

O Allen-Bradley 1756-0B1 6D é um módulo de saída de diagnóstico ControlLogix DC. Ele tem 16 entradas de diagnóstico, cada grupo de 8 pontos fundidos com base em cada pontuação.Você pode instalá-lo em qualquer slot disponível em um chassi compatível com o ControllogixNo entanto, é necessária uma caixa de fiação desmontável de 36 bits (RTB) para este fim.assegurar que o chassi e a fonte de alimentação estão instalados e ligados à terra.

O módulo 1756-0B1 6D partilha as seguintes características com outros módulos de saída: eco de dados de saída, densidade de pontos de saída múltiplos, estados de saída de nível de ponto configuráveis, fusão electrónica,e módulos de saída isolados e não isolados. Também permite configurar várias funções do módulo, especialmente detecção sem carga, detecção de verificação de saída, estado de saída no modo de falha, estado de saída no modo de programa,transição do estado do programa para o estado de falha, e trancas de diagnóstico.

A função de diagnóstico do curto curso do módulo 1756-0B1 6D é de 8 amperes a 180 ms (mínimo) e 10 amperes a 120 ms (mínimo).e a verificação de saída é utilizada apenas para a detecção do estado em funcionamento. O teste de pulso tem uma largura de pulso máxima configurável pelo usuário. O módulo também permite configurar o estado de falha de cada ponto e o estado do modo de programa de cada ponto,onde o padrão é definido como “off” e as outras opções são “on” e “hold last” Este módulo de saída tem uma faixa de tensão de funcionamento de 19.2 a 30 volts DC e uma categoria de tensão de alimentação de 24 volts DC. Tem também uma corrente de carga mínima de 3 mA por ponto, uma corrente de vazamento máxima fora de estado de 1 mA por ponto e uma DC de 1.2 V (com uma queda máxima de tensão de 2 A)A corrente do plano de fundo é de 140 mA a 24 V DC, 250 mA a 5.1 V DC, e a potência total do plano de fundo é de 4,64 W.Suas classificações de corrente de saída linear derated são de até 2 A a 30 graus Celsius (80 graus Fahrenheit), 1 A por ponto a 60 graus Celsius (140 graus Fahrenheit), e 8 A por módulo a 30 graus Celsius e 4A a 60 graus Celsius.A corrente de sobretensão em cada ponto 1756-0B1 6D é de 4A para cada módulo de 10 ms e pode ser repetida ?? vezes por segundoA tensão de isolamento entre o grupo e o utilizador e o sistema foi testada durante 1 segundo a 2546 V, com uma tensão AC contínua máxima de 250 V para ambos.

Tem um tempo de atraso nominal de saída de 55 s, um máximo de 1 ms de desligamento para ligação, um valor nominal de 630 s e um máximo de 5 ms de ligação para ligação.As temperaturas de operação variam de 0 a 60 graus Celsius (32 a 140 graus Fahrenheit) e as temperaturas de armazenamento de -40 a 85 graus Celsius (40 a 185 graus Fahrenheit).
