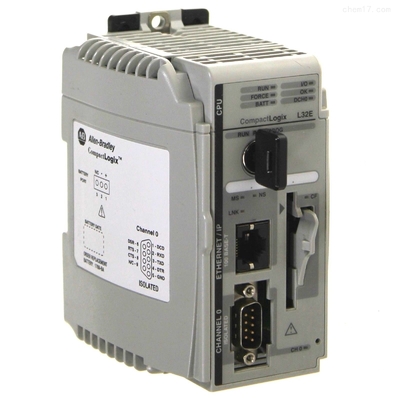

1769-L32E ALLEN BRADLEY CompactLogix 750KB Módulo de Controlador Enet

O controlador modular CompactLogix com número de peça 1769-L32E é um controlador de automação programável (PAC) fabricado pela Allen-Bradley.O controlador é comumente usado em aplicações de controle de máquinas e processos médiosO controlador tem uma ligação RS232 integrada e uma ligação Ethernet.

A configuração padrão da interface RS232 é DF1 full duplex, 19,2 Kbps, sem paridade, endereço da estação 0, sem aperto de mão, detecção de erro BCC, detecção automática de resposta incorporada, 8 bits de dados,e 1 bit de paradaEsta configuração por defeito pode ser configurada manualmente para estabelecer a comunicação inicial com o dispositivo.Configuração automática pode ser usada para detectar automaticamente a comunicação ConfiguraçõesA porta RS232 também pode ser configurada como uma interface de protocolo ASCII para conectar instrumentos de código de barras, que são comumente usados em processos de fabricação.

A comunicação Ethernet requer uma configuração inicial, que pode ser feita usando o BOOTP-DHCP ou baixando através da interface RS232.Um cabo Ethernet é necessário para conectar o controlador ao host BOOTP.

O controlador Logix compacto Allen-Bradley 1769-L32E vem em um pacote único, compacto e econômico.Pode ser ligado ao dispositivo através de um cabo 1747-CP3 ou 1756-CP3 ou um cabo EthernetTem uma memória de utilizador integrada de 750 KB e pode ser expandida com cartões CompactFlash, número de modelo 1784-CF128.

O 1769-L32E tem uma bateria substituível com o número de peça correspondente 1769-BA.O controlador suporta a instalação de até dezesseis (16) módulos de E/S compactos com até três grupos 1/O ligados por dois cabos de expansãoO 1769-L32E possui uma corrente de corrente contínua (5 volts) de 850 mA e uma dissipação de calor de até 6,5 watts.O suporte DIN tem uma potência de impacto de funcionamento de 30 G e uma potência de impacto de não funcionamento de 50 G, enquanto o painel tem uma potência de impacto de 30 G no modo de funcionamento e de 50 G no modo de não funcionamento.

O controlador 1769-L32E tem uma vibração de 5 G no modo operacional.O 1769-L32E tem uma faixa de temperatura de 0 a 60 graus Celsius (32 a 140 graus Fahrenheit), uma faixa de temperatura de armazenamento de -40 a 85 graus Celsius (-40 a 185 graus Fahrenheit) e uma faixa de umidade relativa não condensante de 0 a 95%.O controlador Logix possui um conjunto de emissões certificadas (CISPA11) e possui uma caixa aberta únicaO tamanho de linha recomendado para linhas encalhadas é entre 22 e 16 AWG, enquanto as linhas sólidas devem ser classificadas entre 22 e 14 AWG.O módulo pesa cerca de 2 libras quando enviado e mede 8x8x5 polegadas.

A série CompactLogix 1769 serve como uma plataforma de migração para a série Allen Bradley PLC, PLC5 e SLC500.garantir que as capacidades anteriores do processador sejam mantidas e melhoradas;.
O processador 1769-L32E pode acomodar até dezesseis (16) módulos de E/S compactos.O controlador tem uma memória integrada de 750 kilobytes e pode ser acoplado a memória não volátil através da instalação de um cartão 1784-CF64 ou 1784-CF128 CompactFlash. O controlador usa 1769-BA para reservar a memória do usuário. Evite a descarga completa da bateria, pois isso pode eliminar a memória do usuário, incluindo programas do usuário. Use memória não volátil para evitar tais eventos.
