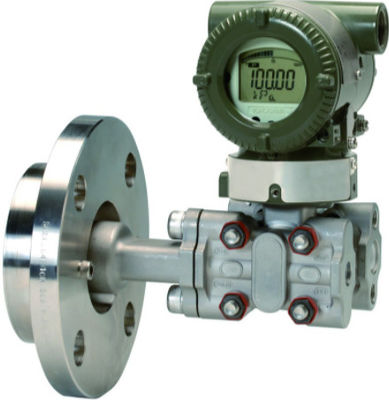

EJA210E-JMS4G Yokogawa Flange Mounted Differential Pressure Transmitter

Transmissor de pressão diferencial montado flange de EJA210E-JMS4G Yokogawa

Vantagens do produto:

1

2

3

4

5

6

Aplicações do produto:

1

2

3

4

5

Descrição do produto:

1

2

3

4

5

Características do produto:

• Fabricante: Yokogawa

• Produto não: EJA210E-JMS4G-917DN-WA13C2HW00-B/D4/TF1/M1W/T52/N4

• Tipo de produto: Transmissor de pressão diferencial montado flange de EJA210E

• Sinal de saída: J = 4 à C.C. de 20 miliampère com uma comunicação digital (protocolo do CERVO 5/HART 7)

• Período da medida (cápsula): M = 1 a inH2O de 100kPa (4 a 400)

• O lado da baixa pressão molhou o material das peças: Flange de S = de tampa e conector ASTM CF-8M do processo, cápsula Hastelloy C-276 (diafragma), F316L SST, 316L SST (outro), gaxeta 316L Teflon-revestido SST da cápsula, tomada 316 SST do dreno/respiradouro

• Conexões do processo: 4 = com o conector fêmea do processo de 1/2 NPT

• Material dos parafusos e das porcas de Coverflange: G = 316L SST

• A instalação: 9 = tipo tranquilo horizontal e alta pressão lateral esquerda

• Alojamento do amplificador: 1 = liga de alumínio de molde

• Conexão elétrica: fêmea de 7 = de 1/2 NPT, duas conexões elétricas com uma tomada cega

• Indicador integral: Indicador de D = de Digitas

• N = sempre N

• Processe o estilo da conexão: W = tipo nivelado

• Avaliação da flange: A1 = classe 150 do ANSI

• Tamanho da flange: 3 = 3 polegadas (80mm)

• Material da flange: C = 316 SST

• Superfície de contato da gaxeta: 2 = plano (nenhuma serrilha)

• Material molhado das peças (lado de alta pressão): Diafragma de HW = de 316L SST#, 316 SST# outro

• Anel de conexão do nivelamento: 0 = nenhuns

• Extensão: 0 = nenhuns

• Líquido da suficiência: B = para o uso geral (óleo de silicone), – 40 à temperatura do processo 120°C, – 40 à temperatura 85°C ambiental.

• Unidades da calibração: Calibração de D4 = de M (kgf/cm2 da unidade)

• Filme do Teflon: TF1 = proteção do diafragma do líquido pegajoso do processo pelo filme do Teflon de FEP unido com óleo fluorinated. Escala da operação: 20 a 150°C, MPa 0 a 2 (não aplicável para o serviço do vácuo).

• Certificado material: M1W = para o tipo nivelado, lado de alta pressão: Flange do processo, bloco, lado da baixa pressão: Cubra a flange, conector do processo

• Certificado do teste de impermeabilidade do teste de pressão: T52 = de classe 150 de ANSI/JPI MPa 3 (430 libras por polegada quadrada)

• Placa prendida da etiqueta: N4 = placa da etiqueta de 316 SST prendida no transmissor

• Peso: 8,3 quilogramas

• Peso de envio: 11 quilogramas
