Detalhes do produto:
Condições de Pagamento e Envio:
|

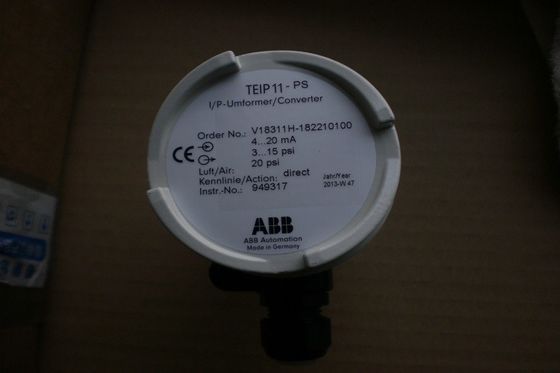

Fabricante: | ABB | Origem: | Alemanha |
---|---|---|---|
Descrição do produto: | Conversor de sinal de I/P para sinais padrão | Proteção de explosão: | sem proteção de explosão |
Projeto: | De alumínio, IP 65 | Sinal de entrada: | 4… 20 miliampères |
Sinal de saída: | 3… 15 libras por polegada quadrada | Característica: | Direto-ação |
Temperatura ambiental: | -40… + °C 85 | ||
Realçar: | 15 Positioner da válvula da libra por polegada quadrada ABB,Positioner da válvula de I P ABB,V18311H 182210100 |
Descrição:
Dados técnicos
Entrada
Escala do sinal
0… 20 miliampères ou 4… 20 miliampères
0… 10 miliampères ou 10… 20 miliampères dos miliampères ou 4… 12 dos miliampères ou 12… 20
(outras escalas a pedido)
Resistência de entrada
Ri = 260 ohms 20 no °C, Tk + 0.4% /K
Limite da sobrecarga
30 miliampères (refira especificações sob de “a proteção explosão”
para dispositivos com aprovação da proteção de explosão)
Capacidade/indutância
insignificante
Saída
Escala do sinal
0,2… 1 barra ou 3… 15 libras por polegada quadrada
0,4… 2 barras ou 6… 30 libras por polegada quadrada
(outras escalas a pedido)
Capacidade do ar (máximo)
≥ 5 kg/h = 4,1 Nm3 /h = scfm 2,4
Característica da carga a VDE/VDI 3520
≥ 0,95 kg/h = 0,9 Nm3 /h = 0,5 scfm
Suprimento de ar
Ar do instrumento
livre do óleo, da água e da poeira a DIN/ISO 8573-1
índices da poluição e de óleo de acordo com a classe 3
condensação o ponto 10 K abaixo da temperatura de funcionamento
Pressão da fonte
1,4 ± barra do ± 0,1 ou 20 1,5 libras por polegada quadrada (para a barra do sinal de saída 1 ou as 15 libras por polegada quadrada)
2,5 ± barra do ± 0,1 ou 40 1,6 libras por polegada quadrada (para a barra do sinal de saída 2 ou as 30 libras por polegada quadrada)
Consumo do ar
≤ 0,2 kg/h = 0,16 Nm3 /h = 0,1 scfm
Dados e influências da transmissão
Característica
ação linear, direta ou reversa
Desvio
≤ 0.5%
Histerese
≤ 0.3%
Zona morta
≤ 0.1%
Temperatura
≤ K 0.5%/10 entre o °C -20 e +85
≤ K 2%/10 entre o °C -55 e -20
Suprimento de ar
≤ 0.3%/0,1 variações de pressão da barra
Vibração mecânica
≤ 1% até 10 20… 80 hertz de g e
Vibração sísmica
cumpre exigências à classe do IEC 68-3-3 do RUÍDO III para forte e
os terremotos os mais fortes
