Detalhes do produto:
Condições de Pagamento e Envio:
|

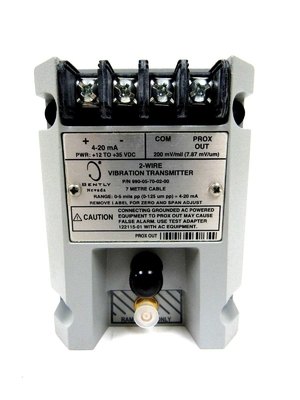

Fabricante: | Curvada Nevada | Número da peça: | 990-05-70-02-00 |
---|---|---|---|
Type modelo: | Transmissor da vibração | País de origem: | EUA |
Opção completa: | 05 = 0-5 mil. pp (0-125 µm pp) | Opção do comprimento do sistema: | 50 = 5,0 medidores (16,4 pés) |
Temperatura de funcionamento: | -35 C a +85 C (- 31 F a +185 F) | Peso de envio: | 1,5 QUILOGRAMAS |
Realçar: | 20mA curvada Nevada Vibration Transmitter,OEM curvada Nevada Vibration Transmitter,Curvada transmissor da vibração de Nevada 990 |
Prazo de execução calculado: 12 - 16 semanas.
Fabricante: Curvada Nevada
Produto não: 990-05-50-02-00
Tipo de produto: Transmissor de 990 vibrações
País de origem: EUA
Pode adicionar no certificado de origem (ARRULHAR)
Opção completa: 05 = 0-5 mil. pp (0-125 µm pp)
Opção do comprimento do sistema: 50 = 5,0 medidores (16,4 pés)
Montando a opção: 02 = parafusos do anteparo
Opção da aprovação da agência: 00 = não exigido
Entrada: Aceita 1 cabo decontato da ponta de prova e de extensão da proximidade de 3300 NSv.
Poder: Exige +12 a +35 VDC de entrada no terminal do transmissor.
Temperatura de funcionamento: -35 C a +85 C (- 31 F a +185 F)
Temperatura de armazenamento: -51 C a +100 C (- 60 F a +212 F)
Peso de envio: 1,5 quilogramas
O transmissor de 990 vibrações é pretendido primeiramente para os fabricantes de equipamento original (OEMs) de compressores de ar centrífugos ou as bombas, os motores, ou os fãs pequenos que preferem fornecer uns 4 simples ao sinal proporcional da vibração de 20 miliampère como a entrada a seu sistema de controlo da maquinaria. O transmissor é 2 um fio, o dispositivo looppowered que aceita a entrada de nossa ponta de prova da proximidade de 3300 NSv* e de seu cabo de extensão de harmonização (disponíveis em opções do comprimento do sistema de 5 m e de 7 m).
Entrada | Aceita 1 cabo decontato da ponta de prova e de extensão da proximidade de 3300 NSv |
Poder | Exige +12 a +35 VDC de entrada no terminal do transmissor. |
4 ao sinal de 20 miliampère Saída |
mAdc 4 a 20 sobre a escala completa especificada em uma configuração de 2 fios. |
4 ao laço de 20 miliampère Precisão |
Dentro de ±1.5% sobre a escala completa especificada. A precisão é avaliado da entrada de sinal do TESTE à tensão medida através de uma resistência de laço 250. |
Ponta de prova Gap | A ponta de prova deve ser aberta entre 0,5 e 1,75 milímetros (20 e 55 mil.) do alvo para assegurar a escala completa. |
Laço máximo Resistência |
cabo 1.000 inclusivo em 35 VDC. |
Limitação atual | 23 miliampères típico. |
Zere e meça | ajustes externos deinteração. |
NÃO OK/Signal Derrota |
A saída do sinal irá a menos de 3,6 miliampères dentro de 100 µs depois que não uma condição da APROVAÇÃO ocorre. A saída do sinal está restaurada dentro 2-3 segundos depois que não a condição da APROVAÇÃO é removida. |
A ligação inicial inibe | Estadas da saída do sinal em menos de 3,6 miliampères (NÃO APROVAÇÃO) por 2 a 3 segundos depois que o poder é aplicado. A finalidade é sinalizar que o dispositivo não está ainda pronto. Os transeuntes podem ser observados quando o dispositivo vai ESTÁ BEM. |
Sensor de Proximitor Saída |
Compatível com equipamento de teste infundado, portátil. Ao usar-se aterrada, equipamento de teste C.A.-posto, use o adaptador do teste 122115-01 para o isolamento do sinal. |
Impedância da saída | A saída Prox tem uma impedância da saída de 10 quilowatts calibrada para uma carga de 10 M. |
Para fora linear Prox Escala |
1,4 milímetros (55 mil.). Começa em aproximadamente 0,25 milímetros (10 mil.) da superfície do alvo. |
Saída Prox Escala incremental Fator |
7,87 erros inclusivos típicos da permutabilidade do ± 6,5% de mV/µm (200 mV/mil) quando medida em incrementos de 0,25 milímetros (10 mil.) sobre a escala linear usando uns 30 milímetros liso (1,2 polegadas) alvo. ± 10% do pior caso 7,87 mV/µm. Nível de ruído típico: 50 mV/pp. |
Estabilidade de temperatura | O fator de escala incremental permanece dentro de ±10% de 7,87 mV/µm (200 mV/mil) de 0 C a +70 C (+32 F a +158 F). |
O sensor integrado de Proximitor não exige nenhuma unidade externo
Terminais PROX Não-isolados da SAÍDA e da COM mais um conector coaxial
Potenciômetros da Não-interação zero e do período
Pin entrado teste para a verificação rápida da saída do sinal do laço
Não o circuito da derrota de OK/Signal impede saídas altas ou alarmes falsos
Construção em pasta para os ambientes da umidade alta (até 100% que se condensam)
