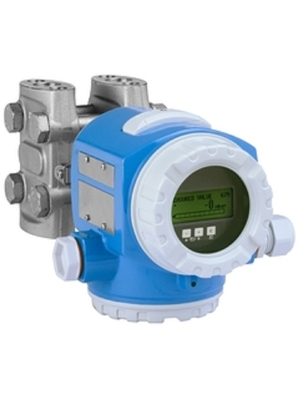

Selo de Deltabar PMD75 FKM Viton da pressão diferencial de PMD75-ACA7FB3DAAU

Pressão diferencial Deltabar PMD75 de PMD75-ACA7FB3DAAU

Aprovação:  Uma área Não-perigosa
Saída; Funcionamento:  CERVO de C 4-20mA; interior
Alojamento; Selagem da tampa; Entrada do cabo:   Um T14 Alu IP66/67 NEMA6P; EPDM; M20 glândula, T14 = tampa lateral (ex linha d > M20)
Escala nominal; Material da pilha; PN:  7F 500mbar/50kPa/7.5psi; 316L; 160bar/16MPa/2400psi
Calibração; Unidade:  B ** personalizado; veja especs. adicionais.
Material da membrana:  3 Monel
Conexão do processo:  D NPT1/4-18 IEC61518 UNF7/16-20, 316L que inclui 2 válvulas, 316L
Selo:  Um FKM Viton
Opção adicional 1:  Não selecionado
Opção adicional 2:  Suporte de U, parede/tubulação, 316L, projeto resistente
Detalhes: Baixo valor da escala: -10 mbar
Valor superior da escala: 300 mbar
Meas.characteristic: Linear
Exposição em 4mA (CERVO somente): zero
Exposição em 20mA (CERVO somente): zero
Unidade de exposição: zero

Especs. duma olhada
Precisão
Padrão: 0,05%
Platina: até 0,035%
Erro de medida do máximo
0.075%
“PLATINA” 0,05%
Temperatura do processo
-40 °C 85 do °C…
(- 40 °F) do °F… 185
Variação da temperatura média
Inclinação de temperatura do encanamento da pressão
Escala de medição da pressão
10 barra do mbar… 250
(0,15 libras por polegada quadrada… 3750 libras por polegada quadrada)
Pressão do processo/limite máximo da sobrepressão
barra 420 (6300 libras por polegada quadrada)
Peças molhadas principais
Liga C276
316L
Monel
Tântalo
Distância máxima da medida
400 m (1,312 ft) H2O
Pressão máxima do processo
barra do máximo 420
(máximo 6091 libras por polegada quadrada)
Membrana material do processo
316L, AlloyC,
Tantal,
Ouro-ródio
Pilha de medição
10 barra do mbar… 250
(0,15 libras por polegada quadrada… 3750 libras por polegada quadrada)

Campo de aplicação
O transmissor de pressão diferencial de Deltabar PMD75 com sensor piezoresistente e a membrana metálica soldada é usado em todas as indústrias para a medida contínua nos líquidos, nos vapores e nos gás. A operação 3 chave permite a comissão e a operação simples e seguras. O módulo de dados integrado de HistoROM permite a gestão fácil de parâmetros do processo e do dispositivo. Projetado de acordo com IEC 61508 para o uso em aplicações da segurança SIL2/3.
Para o nível, o volume ou medida maciça nos líquidos, monitoração da pressão diferencial assim como medida do fluxo (volume ou fluxo maciço) conjuntamente com elementos preliminares nos gás, nos vapores e nos líquidos.

• Conexões do processo: Linhas
• Temperatura do processo: -40 a +85°C (- 40 a +185°F)
• Escalas de medição: 0.25mbar a 40bar (0,0036 a 600psi)
• Precisão: ±0.05%, “platina” ±0.035% (opcional)
• Os certificados internacionais da proteção de explosão, enchem em demasia a prevenção WHG, SIL, aprovações higiênicas, aprovações marinhas

Benefícios

• A melhor precisão, a reprodutibilidade e estabilidade a longo prazo
• A segurança a mais alta devendo intoxicar a passagem apertada com capacidades até SIL2/3, certificado a IEC 61508
• Comissão menu-guiada fácil através da exposição local, 4 a 20mA com CERVO, PA de PROFIBUS, FUNDAÇÃO Fieldbus
• Conceito da gestão de dados de HistoROM para a comissão, a manutenção e diagnósticos rápidos e fáceis
• Poupanças de despesas com conceito modular para a substituição fácil do sensor, da exposição ou da eletrônica
• Sobrecarga-resistente até 420bar/42MPa/6300psi, função-monitorado
• Integração de sistemas sem emenda e independente (HART/PA/FF)
