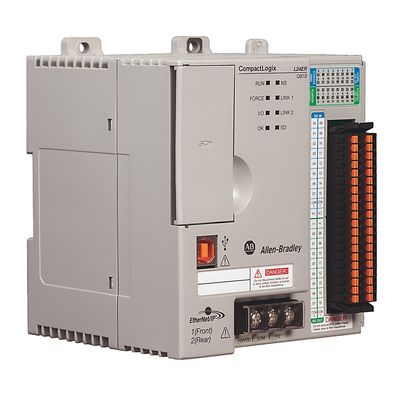

1769-L24ERQB1B CompactLogix 5370 L2 Controlador embalado

O 1769-L24ER-QB1B é um controlador CompactLogix 5370 L2 embalado que vem com Trinta e Dois (32) canais de E/S e Duas (2) portas de comunicação Ethernet. Esses canais de E/S consistem em Dezesseis (16) canais de entrada DC e Dezesseis (16) canais de saída DC. Para os canais de entrada, ele opera com tensão nominal de 24 Volts DC com faixa de operação de 10 a 28,8 VCC.
As correntes de consumo do 1769-L24ER-QB1B são de 1,54 A a 5 Volts DC e 0,95 A a 24 Volts DC. Em estado desligado, ele tem uma corrente máxima de 1,5 mA e uma tensão máxima de 5 Volts DC. Suas correntes em estado ligado são de 2 mA a 24 Volts DC por canal e 5 mA a 24 Volts DC por canal, que são o mínimo e o máximo, respectivamente. Os canais de saída deste controlador têm uma tensão nominal de 24 Volts DC e uma faixa de tensão operacional de 20,4 a 26,4 Volts DC. Quando em estado ligado, ele tem uma queda de tensão máxima de 1 Volt DC a 1 A e uma corrente máxima de 0,5 mA a 24 Volts DC por canal. A corrente por ponto do 1769-L24ER-QB1B é de 0,83 A a 40 graus Celsius e 0,5 A a 60 graus Celsius, enquanto sua corrente por módulo é de 6,64 A a 40 graus Celsius e 4 A a 60 graus Celsius.
A fonte de alimentação do controlador 1769-L24ER-QB1B é de 24 Volts DC e é isolada. Ele vem com uma memória de 0,75 MB que você pode expandir usando o cartão de memória seguro digital (SD) padrão de 1 GB ou o cartão de memória opcional de 2 GB. Este controlador usa uma interface USB e DualPort Ethernet DLR e vem com LEDs de status integrados. O controlador 1769-L24ER-QB1B completo mede 4,53 x 4,13 x 4,65 polegadas.

O produto com número de peça 1769-L24ER-QB1B é um Controlador Lógico Programável (CLP) que pertence à família de produtos 1769 CompactLogix. Este controlador é um controlador embalado, tendo componentes integrados como uma variedade de portas de comunicação, memória integrada, fonte de alimentação e canais de Entrada e Saída.

Este controlador embalado possui Duas (2) portas de comunicação Ethernet, que suportam topologia Device Level Ring (DLR) ou em anel. Até 8 nós Ethernet podem ser conectados a esta porta. Ele também possui uma fonte de alimentação embutida que opera com tensão de entrada nominal de 24VCC para energizar o conjunto do controlador. Ele também possui Dezesseis (16) entradas discretas de 24VCC sink / source, Dezesseis (16) saídas source de 24VCC. A memória integrada totaliza 768 Kbytes, que pode ser expandida adicionando uma memória não volátil através do uso do cartão 1784-SD1 com 1 Gb de memória disponível (fornecido com o controlador) ou cartão 1784-SD2 com 2 GB de memória disponível. Outras portas de comunicação deste controlador são (1) porta serial e Uma (1) porta USB.

Até Quatro (4) módulos 1769 Compact I/O podem ser instalados com este controlador. Ele é ideal para uso em aplicações pequenas a médias. Até 32 tarefas do controlador podem ser criadas e configuradas, com cada tarefa executando 100 programas ou tarefas contínuas.

A porta de comunicação RS232 suporta protocolo de comunicação ASCII, DH485 ou DF1. Este canal é um canal totalmente isolado que suporta velocidade máxima de transmissão de 38,4 kbps, enquanto a porta de comunicação Ethernet suporta topologia linear e aceita um máximo de 8 nós.
