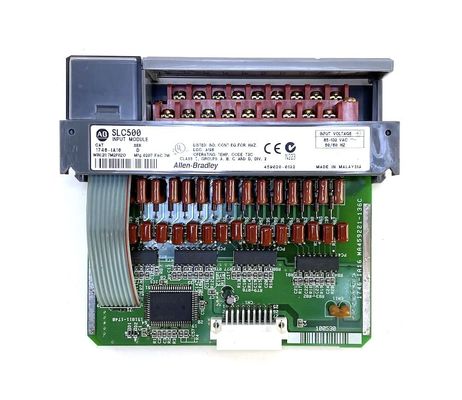

1746-IA16 Módulo de entrada AC para o SLC 500

O 1746-IA16 é um módulo de entrada CA compatível para uso como componente da plataforma do controlador SLC 500. Este módulo de entrada possui dezesseis (16) canais que aceitam faixa de tensão de sinal CA de 85-132 VCA.

Módulos de entrada são componentes necessários de qualquer Controlador Lógico Programável (CLP), pois fornecem interface em tempo real para dispositivos discretos no processo. Representa o estado real dos dispositivos de sinalização para referência do controlador para processamento da lógica. A maioria dos sistemas PLC executa a varredura de entrada como a fase primária para a execução de um programa do usuário. Caso os sinais de entrada não sejam detectados, o controlador não terá referência para execução do programa.

Este módulo de entrada CA possui vinte (20) terminais. Todos os terminais são usados ​​com os terminais 18 e 19 servindo como pontos comuns conectados internamente. O bloco terminal deste módulo é removível, permitindo a substituição do módulo de entrada e eliminando a necessidade de reconectar as terminações de entrada.

Possui parâmetros ajustáveis ​​para ajustar o funcionamento do módulo. Não há limite ao instalar o 1746-IA16, desde que o chassi tenha slots disponíveis para suportar a instalação. Este módulo pode ser instalado em hardware fixo ou controlador estilo hardware modular, localmente ou em um rack de expansão.

Este módulo pertence ao módulo de entrada AC SLC 500 com categoria de tensão operacional de 100-120VAC. Para operação com tensão de 200/240 VCA, o número de peça equivalente é 17460IM16. Ambos os módulos não oferecem circuitos de proteção interna. Qualquer dispositivo de entrada CA que será terminado neste módulo deverá ser compatível com a corrente de inrush do circuito de entrada do SLC 500.

O 1746-IA16 pesa 0,34 kg e tem dimensão 5 x 2 x 6 (13 cm x 5 cm x 15 cm). O módulo controlador possui 0,27 Watts por ponto com mínimo de 0,425 Watts e um total de 4,8 Watts. O módulo possui uma categoria de tensão de sinal de entrada de 100 – 120 Vca com 16 pontos por comum e 16 entradas. O 1746-IA16 é uma aplicação de entrada de uso geral. A montagem é tipo chassi e possui 16 canais. A tensão operacional varia de sinal de entrada de 85 a 132 Vca. Possui um módulo de entrada CA digital de 16 canais para um controlador programável. A tensão operacional é de 85 – 132 Vca a uma frequência operacional de 47 – 63 Hz. O consumo de corrente do backplane a 5 Vcc é de 0,085 mA e é de 0,0 A a 24 Vcc.

O sinal para o atraso ON está no máximo em 35 ms e o sinal para o atraso OFF está no máximo em 45 ms. Enquanto a tensão máxima do estado DESLIGADO atinge 30 V CA e a corrente do estado DESLIGADO de 2 mA. A corrente de entrada em 120 Vca é de 12 mA nominal. O 1746-IA16 tem uma duração de corrente de inrush de no máximo 500 microssegundos e uma corrente de inrush máxima de 0,8 mA.
