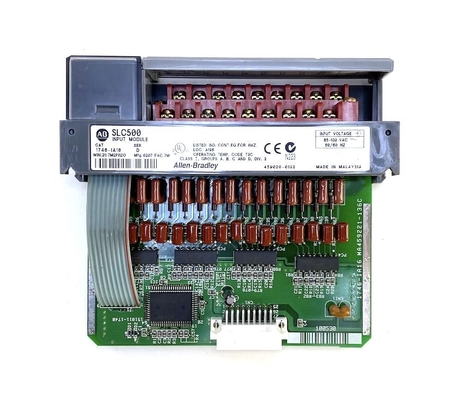

1746-IA16 ALLEN BRADLEY Modulo de entrada AC para o SLC 500

O Allen-Bradley 1746-IA16 é um módulo de entrada de CA compatível para uso como componente da plataforma de controle SLC 500.Este módulo de entrada tem dezesseis (16) canais que aceita a faixa de tensão do sinal AC de 85-132 VAC.

Os módulos de entrada são componentes necessários de qualquer controlador lógico programável (PLC), pois fornecem uma interface em tempo real para dispositivos discretos no processo.Representa o estado real dos dispositivos de sinalização para referência do controlador para processamento da lógicaA maioria dos sistemas PLC realiza a varredura de entrada como a fase primária para a execução de um programa de usuário. Se os sinais de entrada não forem detectados, o controlador não terá referência para executar o programa.

Este módulo de entrada de CA tem vinte (20) terminais. Todos os terminais são usados com os terminais 18 e 19 servindo como comuns conectados internamente.O bloco terminal deste módulo é removível, permitindo a substituição do módulo de entrada, eliminando a necessidade de reconectar as terminações de entrada.

Tem parâmetros ajustáveis para ajustar o funcionamento do módulo.Este módulo pode ser instalado num controlador de estilo hardware fixo ou modular, localmente ou num rack de expansão.

Este módulo pertence ao módulo de entrada SLC 500 AC com categoria de tensão de operação de 100-120VAC. Para operação de tensão de 200/240VAC, o número de peça correspondente é 17460IM16.Ambos os módulos não oferecem circuitos internos de proteçãoQualquer dispositivo de entrada AC que seja terminado neste módulo deve ser compatível com o circuito de entrada SLC 500 com corrente de entrada.

O Allen-Bradley 1746-IA16 pesa 0,34 kg e tem dimensões de 5 x 2 x 6 (13 cm x 5 cm x 15 cm).O módulo possui uma categoria de tensão de sinal de entrada AC de 100 120V com 16 pontos por entrada comum e 16 entradasO 1746-IA16 é uma aplicação de entrada de propósito geral. A montagem é de tipo chassi e tem 16 canais. A tensão de operação varia de 85 ‡ 132V sinal de entrada AC.Tem um módulo de entrada digital de CA de 16 canais para um controlador programávelA tensão de operação é de 85 V AC a uma frequência de operação de 47 V 63 Hz. O consumo de corrente de plano traseiro a 5 V DC é de 0,085 mA e é de 0,0 A a 24 V DC.

O sinal para o atraso ON é no máximo de 35 ms e o sinal para o atraso OFF é no máximo de 45 ms. Enquanto a tensão máxima de estado OFF atinge 30V AC e corrente de estado OFF de 2 mA.A corrente de entrada a 120 V AC é de 12 mA nominalO 1746-IA16 tem uma duração máxima de corrente de entrada de 500 microssegundos e uma corrente máxima de entrada de 0,8 mA.
