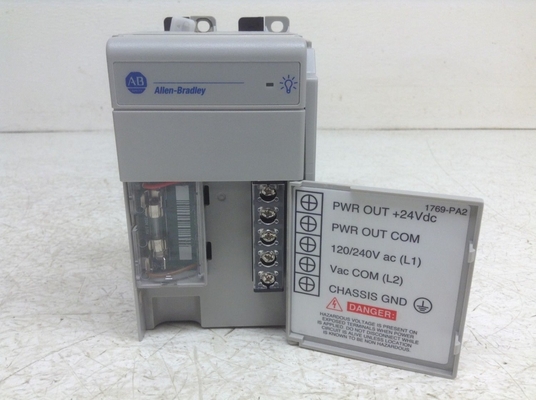

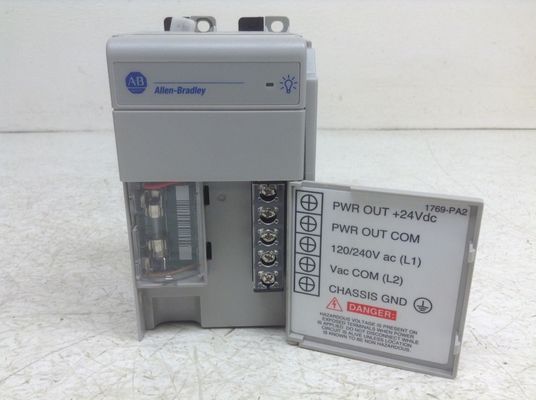

1769-PA2 CompactLogix ALLEN BRADLEY Módulo de alimentação

Descrição: O Allen-Bradley 1769-PA2 é uma fonte de alimentação 1769 CompactLogix.Tem uma capacidade de 2.0A a 5,0V e 0,8A a 24VDC.

O Allen-Bradley 1769-PA2 é uma fonte de alimentação I/O CompactLogix.Fornece energia aos módulos ligados em ambas as direções do módulo instalado num sistema, tendo em conta a classificação de distância de alimentação necessária.

Quando instalado ao longo de um conjunto de controladores CompactLogix, Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysPodem ser instalados até oito (8) 1769 módulos em ambos os lados desta fonte.

A gama de tensão de entrada necessária para esta fonte de alimentação é de 85-265 VAC com frequência de 47-63 Hz. Tem uma capacidade de corrente de 2,0 A a 5VDC e 0,8 A a 24VDC.Este módulo está equipado com um fusível interno que pode ser substituído pelo Wickmann 19195-3.15A ou Littelfuse 02183.15MXP.

Esta fonte de alimentação tem uma dimensão de 118 x 70 x 87 mm (4,65 x 2,76 x 3,43 polegadas) e um peso aproximado de 525 g (1,16 lb).Este módulo de alimentação também suporta a instalação num DIN ou diretamente numa placa de montagem.

Esta fonte de alimentação é UL Listed for Class 1, Division 2 Group A,B,C,D Hazardous Locations, certificada para os EUA e Canadá.AS/NZS CISPR 11; Emissões industriais e conformidade com a Diretiva EMC da União Europeia 2004/108/CE.

O 1769-PA2 é uma fonte de alimentação 1769 CompactLogix, fabricada pela Allen-Bradley.

Ao instalar o Allen-Bradley 1769-PA2, deve deixar-se um espaço adjacente de 50 milímetros entre ele e os equipamentos próximos, a fim de ventilá-lo adequadamente.quando o módulo de alimentação for montado, certifique-se de que nenhuma radiação estática, UV ou detritos tocarão o módulo durante a instalação ou operação.Deve evitar-se o calor excessivo, uma vez que pode danificar todo o módulo de alimentaçãoO módulo 1769-PA2 é uma fonte de alimentação aberta que não possui gabinete.
A fonte de alimentação Allen-Bradley 1769-PA2 também pode ser montada em um trilho DIN. Uma coisa importante a notar ao instalar este módulo de alimentação é que ele precisa ser aterrado.Ao ligar o móduloO tipo de fio recomendado é um fio de cobre com uma resistência de pelo menos 90 graus Celsius. It is recommended to place the Allen-Bradley 1769-PA2 compact I/O expansion power supply in an enclosure that protects the module from a corrosive atmosphere or contaminants that might come from the open airSe for utilizado num recinto, recomenda-se a utilização de ar condicionado para combater o calor em torno do recinto.A fonte de alimentação de expansão de I / O compacta Allen-Bradley 1769-PA2 vem com um fusível que oferece proteção contra transientes de linha anormais e correntes de curto-circuitoO módulo 1769-PA2 funciona com 120 a 240 volts de energia de entrada AC a uma frequência entre 47 e 63 Hertz.facilitando o transporte.
