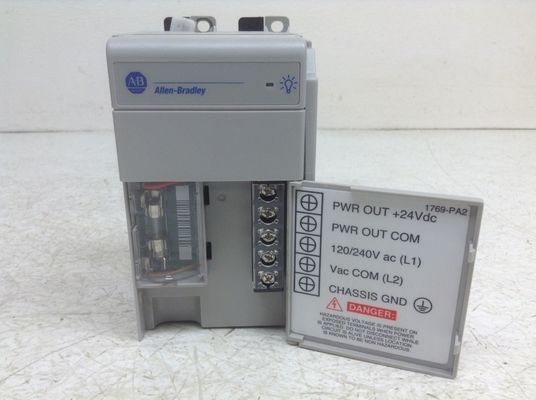

Módulo de Fonte de Alimentação CompactLogix 1769-PA2

Descrição: O 1769-PA2 é uma Fonte de Alimentação CompactLogix 1769. Esta Fonte de Alimentação tem uma faixa de tensão de entrada de 85 – 265VAC, operando com uma entrada nominal de 120V/220V AC. Possui uma capacidade de corrente de 2.0A a 5.0V e 0.8A a 24VDC.

O 1769-PA2 é uma fonte de alimentação de E/S CompactLogix. Esta fonte de alimentação é usada principalmente como fonte de alimentação de E/S, instalada em um conjunto CompactLogix ou em um banco de E/S de expansão. Ela fornece energia para os módulos conectados em ambas as direções do módulo instalado em um sistema, considerando a classificação de distância da fonte de alimentação necessária.

Quando instalado junto a um conjunto de controlador CompactLogix, módulos Compact I/O podem ser instalados em ambos os lados da fonte de alimentação, pois a fonte de alimentação pode fornecer energia em ambas as direções, assim como a classificação de distância da fonte de alimentação pode ser contada em ambos os sentidos. Até Oito (8) módulos 1769 podem ser instalados em ambos os lados desta fonte de alimentação.

A faixa de tensão de entrada necessária para esta fonte de alimentação é de 85-265VAC com frequência de 47-63 Hz. Possui uma capacidade de corrente de 2.0A a 5VDC e 0.8A a 24VDC. Este módulo é equipado com um fusível interno que pode ser substituído por Wickmann 19195-3.15A ou Littelfuse 02183.15MXP.

Esta fonte de alimentação tem uma dimensão de 118 x 70 x 87 mm (4.65 x 2.76 x 3.43 pol.) e um peso aproximado de 525 g (1.16 lb). Como padrão da plataforma CompactLogix, este módulo de fonte de alimentação também suporta instalação em trilho DIN ou diretamente em uma placa de montagem.

Esta fonte de alimentação é listada pela UL para Locais Perigosos Classe 1, Divisão 2 Grupo A,B,C,D, certificada para EUA e Canadá. Consulte o Arquivo UL E10314, Lei Australiana de Radiocomunicações, em conformidade com: AS/NZS CISPR 11; Emissões Industriais e Diretiva EMC da União Europeia 2004/108/EC em conformidade.

O 1769-PA2 é uma fonte de alimentação CompactLogix 1769, fabricada por. Esta fonte de alimentação tem uma capacidade de corrente de 0.8A a 24 VDC.

Ao instalar o 1769-PA2, um espaço adjacente de 50 milímetros deve ser deixado entre ele e equipamentos próximos para ventilá-lo adequadamente. Além disso, ao montar o módulo da fonte de alimentação, certifique-se de que nenhuma estática, radiação UV ou detritos toquem o módulo durante a instalação ou operação. Calor excessivo deve ser evitado, pois isso pode causar danos a todo o módulo da fonte de alimentação. Quando a temperatura ambiente for excessivamente alta, vários métodos de ventilação devem ser aplicados. O módulo 1769-PA2 é uma fonte de alimentação aberta que não possui gabinete.
A fonte de alimentação 1769-PA2 também pode ser montada em um trilho DIN. Uma coisa importante a notar ao instalar este módulo de fonte de alimentação é que ele precisa ser aterrado. Ao conectar o módulo, um fio de 14 AWG deve ser usado e os cabos devem ser mantidos o mais curtos possível. O tipo de fio recomendado é um fio de cobre com resistência de pelo menos 90 graus Celsius. Recomenda-se colocar a fonte de alimentação de expansão de E/S compacta 1769-PA2 em um gabinete que proteja o módulo de atmosfera corrosiva ou contaminantes que possam vir do ar livre. Se for usado em um gabinete, o uso de ar condicionado é recomendado para combater o calor ao redor do gabinete. A fonte de alimentação de expansão de E/S compacta 1769-PA2 vem com um fusível que oferece proteção contra transientes anormais de linha e correntes de curto-circuito. O módulo 1769-PA2 opera com 120 a 240 Volts de energia de entrada AC em uma frequência entre 47 e 63 Hertz. Esta fonte de alimentação pesa apenas 2 libras e mede apenas 8 x 8 x 5 polegadas, tornando-a fácil de enviar.
