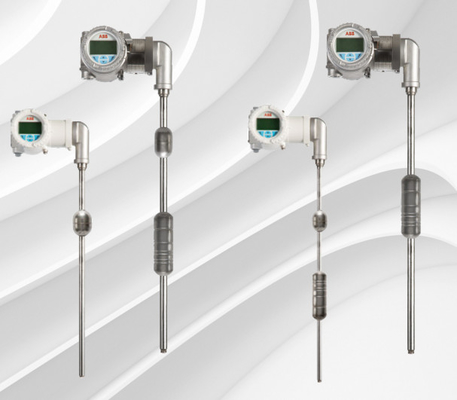

Transmissor de nível magnetostrictivo ABB LMT100 Detecção de nível de líquido e nível de interface de alta precisão

Características
• Alta precisão: 0,01 % da escala completa ou ± 1,27 mm
• Não é necessária uma recalibração: ajuste e esqueça
• Sensor superior (patente n.o 5,473,245)
• Indicação local com ecrã HMI
• Casa de dois compartimentos com terminal de campo separado
Compartimento
• Loop alimentado a 22 m (75 pés) de comprimento de sonda
• Medição do nível total e/ou do nível de interface
• Pressão a 165,48 bar (2400 psig)
Std. 124,1 bar (1800 psig)
• Faixa de temperatura: ¥195,5 a 426,6 °C (¥320 a 800 °F)
com opções
• Módulo eletrónico de campo substituível/upgradavel
• Filtro RFI/EMI integrado
• Comunicações digitais
• 4 a 20 mA de saída HART®
• HART 7 e FOUNDATIONTM Fieldbus ITK6.3.0
• Aprovações globais de localização perigosa e capacidade SIL 2/3

Transmissor eletrónico
Repetitividade ± 0,005% da escala total ou 0,31 mm (0,012 polegadas), consoante o que for maior
Não-linearidade ± 0,01 % da escala completa ou 0,86 mm (0,034 polegadas), consoante o que for maior
Precisão de medição ± 0,01 % da escala completa ou 1,27 mm (0,050 polegadas), consoante o que for maior1
Tensão de alimentação de 12 a 43 V CC para circuito HART alimentado por 4 a 20 mA, 9,0 a 32 V CC para Foundation Fieldbus
Output/Comunicações 4 a 20mA HART7 ou FOUNDATION Fieldbus ITK 6.3.0
Interface do utilizador Exibição interactiva, DTM, EDDL, FDI com mensagens NE107
Proteção de gravação Interruptor de hardware e de software
Consumo de energia de 4 a 20 mA a 36,0 V DC ∙ 3,6 mA 0,13 W; 21 mA 0,76 W
a 12,0 V DC ∼ 3,6 mA 0,043 W; 21 mA 0,25 W
Modo HART (4,0 mA) a 36,0 V DC 0,144 W
a 12,0 V DC 0,048 W
Modo FF (17 mA) a 9,0 V DC 0,153 W
a 32,0 V CC 0,544 W
Resistência máxima da linha de 4 a 20 mA a 36,0 V CC e 21 mA, 1142 Ω*
a 24,0 V CC e 21 mA, 571 Ω
a 13,5 V CC e 21 mA, < 72 Ω**
** O máximo permitido com a comunicação HART é de 700 Ω
** Ver gráfico de corrente/resistência
Modo HART (4mA) < 650 a 700 Ω
Modo FF (17mA) a 32,0 V DC, 1500 Ω.
a 9,0 V DC, 50 Ω.
Proteção polaridade 4 a 20 mA, diodo em série com loop, FOUNDATION Fieldbus e Profibus PA, insensible à polaridade
Taxa de atualização 10 medições por s
Comprimento mínimo de medição 76,2 mm (3,0 polegadas), consulte a fábrica se for necessário um comprimento menor
Campo de amortecimento ajustável, intervalo: 0 a 60 s
Saída de alarme Para 4 a 20 mA: NE43, software ou hardware selecionável.
Supressão de sobretensão Supressão de sobretensão integral disponível com código de opção S1 que satisfaça os critérios IEC61000-4-5, 1kV/2kV, critérios B
Temperatura ambiente ¥40 a 85 °C (¥40 a 185 °F) ambiente
Humidade 0 a 100% RH
Linearização 21 ponto disponível
Sensor de temperatura (opcional) 1000 ohm Pt RTD, código de opção SER ou STL
Classe de tolerância à temperatura IEC 60751, classe B, ± 0,3+0,005 [t]) ± 70° a 230 °C
Revestimento Compartimento duplo
Materiais de armazenamento Alumínio fundido de baixo cobre com revestimento em pó ou aço inoxidável 316
Transmissor remoto Distâncias remotas padrão de 5 m (16 pés), 10 m (33 pés), 20 m (66 pés), 30 m (98 pés)
Material da etiqueta do dispositivo AISI 316 aço inoxidável
Conexão elétrica Dois M20 x 1,5 ou dois 1⁄2in FNPT, adaptadores e conectores de bus também disponíveis
Protecção de entrada IP66, NEMA 4X
1 A precisão da medição é registada em condições ambientais de fábrica (23,88 °F ± 5,6 °C [75 °F ± 10 °F]) com um ímã de calibração.
influenciado por outros factores, tais como a histerese de flutuação, a instalação, as condições de processo e as condições ambientais.
2 Algumas aprovações de agências podem ser diferentes.
Tubos de sensores
Opções padrão
Materiais 316/L liga de aço inoxidável 20, Hastelloy® C276, PFA® TEFLON® revestido, outros sob pedido
Temperatura de processo ¥195,5 a 121,1 °C (¥320 a 250 °F) até 427 °C (800 °F) com opções
Pressão de processo ¥1,0 a 124,1 bar @ 149 °C (¥14,7 a 1800 psig @ 300 °F) 165,47 bar (2400 psig) máxima com o tipo de sonda HP
Comprimento da sonda 304,8 mm a 9,14 m (1 a 30 pés) 22,86 m (75 pés) máxima w/ W7 sonda flexível em poço do sensor
Comprimento da sonda
tolerância
±3,2 mm (0,125 polegadas) até 3,0 m (10 pés); ±6,4 mm (0,25 polegadas) até 6,0 m (20 pés);
± 9,0 mm (0,35 polegadas) até 9,0 m (29,5 pés); +/?? 25,4 mm (1,0 polegadas) até 22,86 m (75 pés)
Instalação 3⁄4 em MNPT de plugues de compressão, acessórios roscados, flanges soltas e flanges soldadas
Conexões de processo também disponíveis
