Fonte de Alimentação Bently Nevada 146054-12-05-02-05 24 VDC Acelerômetro com Classificação de Pressão de 34 Bar e Selo Hermético para Monitoramento de Sólidos

A sonda 3300 Ceramic Capped Probe é uma solução de última geração para monitorizar máquinas em ambientes químicos agressivos ou de alta pressão.A tampa de alumínio e a caixa de sonda de aço inoxidável 304 fornecem proteção robusta e maior vida útil para aplicações em amônia anidra ou outros ambientes de pH extremoA sonda com tampa cerâmica é compatível com o Sensor Proximitor 3300 e o cabo de extensão.

Nossas sondas cerâmicas Bently Nevada são classificadas para uma pressão de 34 bar (500 psi).

As sondas 146054, 146055 e 164517 foram desenvolvidas para aplicações que expõem apenas a parte frontal do conjunto da caixa da sonda a gases e líquidos corrosivos.Estes conjuntos de sonda de cerâmica impedir gases corrosivos e líquidos de entrar na extremidade da frente do caso da sondaTestamos o vazamento da interface cerâmica-metal frontal com hélio para garantir uma vedação hermética.para que a parte de trás das sondas não sejam seladasNão deve expor a parte traseira destas sondas a ambientes destrutivos, tais como água, NH3, NH4OH, sulfeto de hidrogénio, etc.

O conjunto de sondas de cerâmica 146056 possui a montagem traseira e tubos de aço inoxidável para evitar que gases e líquidos corrosivos entrem na frente e na parte traseira da caixa da sonda.Nós testamos o vazamento da frente da interface cerâmica para o metal com hélio para garantir uma vedação herméticaA fixação na extremidade traseira da sonda é descerrada quando sai da fábrica.Você pode desconectar os tubos e os acessórios do caso da sonda e deslizar-los para fora do caminho enquanto gapping e instalar a sondaUma vez fixada e correctamente fechada a sonda, deve apertar os acessórios para selar completamente a parte traseira da sonda.

Salvo indicação em contrário, as seguintes especificações são aplicáveis a um sistema de 3300 5 mm, incluindo o sensor de proximidade, o cabo de extensão e a sonda entre +18°C e +27°C (+64°F a +80°F),com uma fonte de alimentação de -24 VdcAs características de desempenho aplicam-se a sistemas que consistem unicamente em componentes 3300 XL.As especificações de precisão e de intercambiabilidade do sistema não se aplicam quando se utiliza um sistema de transdutor calibrado para qualquer alvo diferente do nosso alvo de aço AISI 4140.

1O alcance linear começa a aproximadamente 0,25 mm (10 mils) do alvo e é de 0,25 a 1,78 mm (10 a 70 mils) (aproximadamente -4 a -16 Vdc).

A gama linear das sondas com tampa de cerâmica é deslocada em comparação com as sondas 3300 XL padrão.Abre a sonda eletricamente e evite o contato com a superfície alvo.

A configuração do monitor quando se utilizam sondas com tampa de cerâmica requer um cuidado especial.a ponta da sonda pode entrar em contacto com o eixo antes de a sonda atingir o limite inferior de OKA sua instalação pode exigir uma modificação do monitor para acomodar esta condição.

Sistema padrão de 5 ou 9 metros: 7,87 V/mm (200 mV/mil) ± 6,5% incluindo erro de intercambiabilidade quando medido em incrementos de 0.25 mm (10 mils) no intervalo linear de 60 mils de 0°C a +45°C (+32°F a +113°F).

• Material da ponta da sonda:Alumínio cerâmico (Al2O3)
• Material da caixa da sonda:Aço inoxidável AISI 304

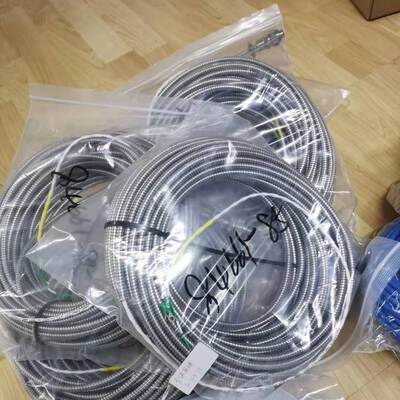

• Especificações do cabo de sonda:Cabos de sonda isolados de 75 Ω coaxial de fluoroetileno-propileno (FEP) nos seguintes comprimentos totais de sonda: 0.5, 1, 2, 5 ou 9 metros

Este dispositivo está em conformidade com a parte 15 das Regras da FCC.

• Este dispositivo não pode causar interferências prejudiciais
• Este dispositivo deve aceitar qualquer interferência recebida, incluindo interferências susceptíveis de causar uma operação indesejada.

Directiva da Comunidade Europeia: Directiva RoHS 2011/65/UE

Os cabos associados aos produtos mencionados nesta ficha de dados têm uma designação EFUP de 15 anos, em conformidade com o SJ/T 11364-2024.

• 2019 Regras para as condições de classificação, Parte 1, 1-1-1/7.7, 1-1-A3, 1-1-A4
• Regras de 2019 para as condições de classificação, parte 1, unidades e estruturas offshore 1-1-4/9.7, 1-1-A2, 1-1-A3
